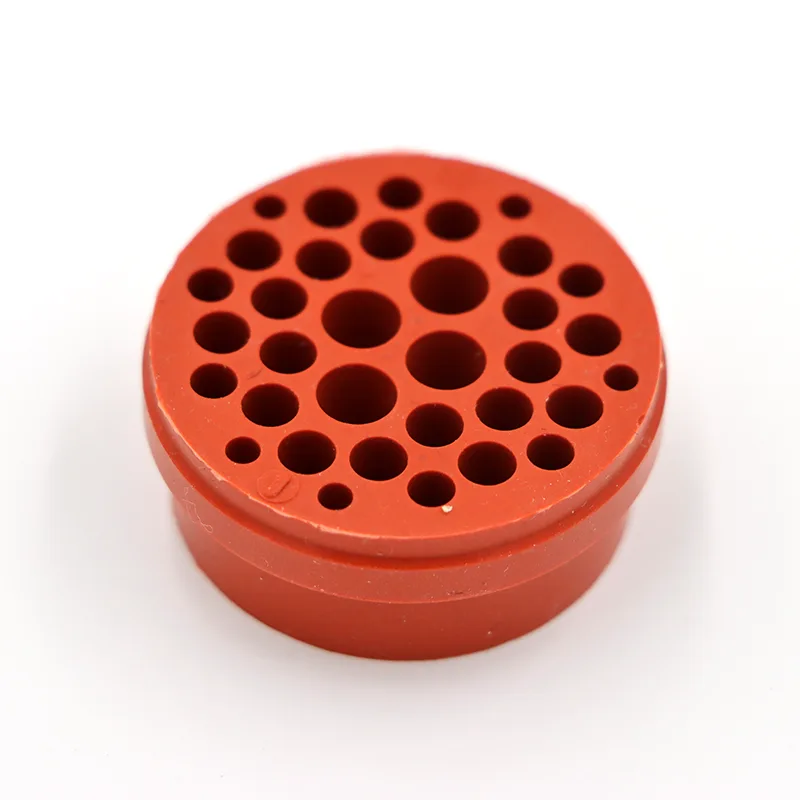

Hvordan beskytter en silikonegummipakning til bilforbindelser kritiske elektriske systemer?

1. Den kritiske rolle af forsegling i bilforbindelser

Moderne køretøjer indeholder hundredvis af elektriske stik, der forbinder sensorer, aktuatorer, kontrolenheder og strømfordelingssystemer. Et enkelt indtrængende punkt for fugt eller ledende forurening kan udløse intermitterende fejl, falske diagnostiske fejlkoder eller fuldstændig systemfejl. DeAutomotive Connector Silikone gummipakningløser denne sårbarhed ved at skabe en holdbar, kompatibel barriere mellem parrende konnektorhalvdele.

I modsætning til hårde plastikpakninger eller O-ringe, der er afhængige af præcise dimensionstolerancer, optager silikonegummipakninger mindre forskydninger, termisk udvidelse og komponentslid i løbet af køretøjets levetid. Denne tilgivende natur er særlig værdifuld i miljøer med høje vibrationer, såsom motorrum, hvor konnektorer oplever konstant mekanisk belastning fra motordrift og vejtilførsler.

Tætningsfunktionen rækker ud over simpel vandudelukkelse. Effektive pakninger forhindrer også indtrængning af vejsalt, bremsestøv, olietåge og rengøringskemikalier, der kan nedbryde kontaktflader og øge den elektriske modstand. I alvorlige tilfælde kan forurenede stik føre til overophedning, buedannelse og endda brandfare. Derfor er valget af en passendeAutomotive Connector Silikone gummipakninger ikke blot en designdetalje, men en grundlæggende beslutning om sikkerhed og pålidelighed.

Branchedata indikerer, at elektriske stikfejl tegner sig for en betydelig procentdel af garantikrav i bilelektronik. Mange af disse fejl kan føres tilbage til utilstrækkelig forsegling eller nedbrydning af forseglingsmaterialer under langvarig udsættelse for temperaturer under hætten og kemikalier. Silikonegummi tilbyder med sin iboende stabilitet over et bredt temperaturområde en dokumenteret løsning på denne vedvarende udfordring.

• Intermitterende signaltab– Fugtbro mellem benene forårsager uregelmæssige sensoraflæsninger.
• Øget kontaktmodstand– oxidation og korrosion øger overgangstemperaturerne.
• Kortslutninger– ledende forurenende stoffer skaber utilsigtede elektriske veje.
• For tidlig komponentfejl– styremoduler og aktuatorer mister kommunikationen.
• Diagnostiske fejlkoder– falske fejl fører til unødvendige reparationer og nedetid.

2. Materialevidenskab: Hvorfor silikonegummi udmærker sig i tætningsapplikationer

Silikonegummi adskiller sig fra organiske elastomerer ved sin silicium-oxygen-rygrad, som giver enestående termisk stabilitet og kemisk resistens. Mens materialer som nitril (NBR) eller ethylenpropylendienmonomer (EPDM) fungerer tilstrækkeligt i moderate miljøer, nedbrydes de hurtigt under de ekstreme forhold, der findes i moderne motorrum og batterikabinetter til elektriske køretøjer.

Flydende silikonegummi (LSR) og højkonsistensgummi (HCR) er de to primære former, der bruges til forbindelsespakninger. LSR, behandlet ved sprøjtestøbning, tilbyder fremragende strømningsegenskaber til komplekse geometrier med fine detaljer såsom ribbede tætningsflader og design med flere hulrum. HCR, typisk kompressions- eller transferstøbt, giver højere rivestyrke til større eller tykkere pakninger. Begge varianter kan formuleres med additiver for at forbedre specifikke egenskaber, såsom selvsmøring for at lette monteringen.

Nøglematerialeegenskaber, der gør silikonegummi til det foretrukne valg til forbindelsesforsegling, omfatter:

• Bredt driftstemperaturområde– fra -50°C til +200°C, med nogle fluorsiliconekvaliteter, der strækker sig til +230°C.
• Lavt kompressionssæt– bevarer tætningskraften efter langvarig kompression, typisk under 25 % ved 150°C i 22 timer.
• Fremragende ozon- og UV-bestandighed– revner eller hærder ikke, når den udsættes for atmosfæriske oxidanter.
• Iboende hydrofobicitet– afviser vand og modstår fugtoptagelse.
• Kemisk resistens– tåler motorolier, kølevæsker, bremsevæsker og mange rengøringsmidler.
• Dielektriske egenskaber– bevarer den elektriske isolering selv under våde forhold.

Fluorsiliconegummi (F-LSR) er en specialiseret variant, der giver øget modstandsdygtighed over for brændstoffer og aggressive kemikalier, samtidig med at den termiske stabilitet af standard silikone bevares. Denne kvalitet er ofte specificeret for stik placeret i nærheden af ​​brændstofinjektorer, turboladere eller andre områder med kulbrinteeksponering.

Materialeudvælgelsesprocessen skal tage højde for det specifikke kemiske miljø, temperaturprofil og mekaniske krav til hver applikation. En pakning, der fungerer godt i et kabinetilslutningsstik, kan svigte for tidligt i en applikation under motorhjelmen med højere termisk cykling og kemisk eksponering.

3. Nøgleydelsesparametre for konnektorpakninger

Angivelse af enAutomotive Connector Silikone gummipakningkræver omhyggelig evaluering af flere præstationsmålinger. Hver parameter påvirker pakningens evne til at opretholde en pålidelig tætning over køretøjets levetid, som kan overstige 15 år på nogle platforme.

Ud over disse fysiske egenskaber spiller pakningens geometri en afgørende rolle. Ribbede eller korrugerede tætningsflader øger kontakttrykket pr. arealenhed, hvilket forbedrer tætningen mod væsker og gasser. Tværsnitsformen skal også udformes for at undgå for høje spændingskoncentrationer, der kan føre til for tidlig svigt.

Kompressionskraft er en anden kritisk overvejelse. Utilstrækkelig kompression tillader væskebaner at udvikle sig, mens overdreven kompression kan overbelaste konnektorhuset eller få pakningen til at ekstrudere ind i mellemrum. Finite element-analyse (FEA) bruges almindeligvis til at optimere pakningsdesignet til ensartet spændingsfordeling over tætningsgrænsefladen.

4. Anvendelsesmiljøer: Fra motorrum til batteripakker

Driftsmiljøet for enAutomotive Connector Silikone gummipakningvarierer dramatisk på tværs af forskellige køretøjsplaceringer. At forstå disse miljøer er afgørende for at vælge den passende materialekvalitet og designkonfiguration.

4.1. Motorrumsforbindelser

Stik i motorrummet oplever de hårdeste forhold: temperaturer over 150°C nær udstødningsmanifold, eksponering for motorolie, kølevæske og brændstofdampe og kontinuerlige vibrationer fra motordrift. Pakninger i dette område skal modstå termisk ældning og opretholde tætningskraft på trods af gentagne termiske cyklusser. Fluorsilicone kvaliteter er ofte specificeret for stik i umiddelbar nærhed af brændstofsystemer.

4.2. Transmission og drivlinje

Transmissionsmonterede sensorer og aktuatorer kræver pakninger, der modstår automatisk transmissionsvæske (ATF) og gearolier. Mens standard silikone giver god modstandsdygtighed over for mange olier, kan fluorsilicone eller specielt formulerede silikoneforbindelser være nødvendige for at forlænge levetiden i disse aggressive væskemiljøer.

4.3. Elektronik i kabinen og karosseri

Stik placeret inde i køretøjets kabine oplever mildere forhold: moderate temperaturer (typisk -20°C til +85°C), minimal kemisk eksponering og lavere vibrationsniveauer. Standard silikonegummikvaliteter giver mere end tilstrækkelig ydeevne i disse applikationer, hvor den primære bekymring er langsigtet ældning og modstandsdygtighed over for rengøringsmidler.

4.4. Batterisystemer til elektriske køretøjer

Højspændingsstik i EV-batteripakker giver unikke udfordringer: eksponering for dielektriske væsker, potentiale for lysbuesporing og strenge sikkerhedskrav. Silikonepakninger i disse applikationer skal udvise fremragende dielektrisk styrke, flammehæmning og modstandsdygtighed over for kølevæsker. Selvsmørende kvaliteter foretrækkes ofte for at lette monteringen og mindske risikoen for beskadigelse af stik under vedligeholdelse.

4.5. Udvendig belysning og sensorer

Forbindelser til forlygter, baglygter og ADAS-sensorer skal modstå UV-stråling, vejsprøjt og ekstreme temperaturer. Silikonens iboende UV-stabilitet og hydrofobicitet gør det til et ideelt valg, forudsat at pakningsdesignet inkorporerer tilstrækkelige vejrbestandighedsfunktioner.

• Termisk– spidstemperaturer, cyklusfrekvens og eksponeringsvarighed.
• Kemisk– væsketype, koncentration og kontaktvarighed.
• Mekanisk– vibrationsamplitude, frekvens og konnektorparringscyklusser.
• Miljømæssige– UV-eksponering, fugt, saltspray og indtrængning af støv.
• Elektrisk– spændingsniveau, strøm og påkrævet isolationsmodstand.

5. Designovervejelser for pålidelig tætning

At designe et konnektorforseglingssystem involverer mere end at vælge et materiale og angive en hårdhedsværdi. Samspillet mellem pakningen, konnektorhuset og de tilhørende komponenter skal analyseres omhyggeligt for at opnå optimal ydeevne.

5.1. Pakningsgeometri og tætningsmekanisme

Tætningsmekanismen kan være radial (tætning mod en cylindrisk overflade), aksial (tætning mod en flad flade) eller en kombination af begge. Radialforseglinger, der almindeligvis anvendes i cylindriske konnektorer, er afhængige af pakningens kompression mellem de indre og ydre husvægge. Aksialtætninger, der ofte findes i rektangulære eller flerbenede stik, komprimerer pakningen mellem to flade overflader.

Ribbede design øger antallet af tætningsbarrierer, hvilket giver redundans i tilfælde af mindre overfladefejl. Hver ribbe skaber en separat tætningslinje, og mellemrummene mellem ribberne kan fungere som trykaflastningszoner eller snavsfælder.

5.2. Husmateriale kompatibilitet

Tilslutningshusets materiale - typisk polyamid (PA), polybutylenterephthalat (PBT) eller anden teknisk termoplast - skal være kompatibel med silikonepakningen. Nogle silikoneformuleringer kan indeholde blødgørere eller cykliske siloxaner med lav molekylvægt, der kan migrere ind i husmaterialet og forårsage spændingsrevner eller dimensionsændringer. Ugrundet vedhæftning til ingeniørplast er en ønskelig egenskab, der forbedrer tætningens robusthed.

5.3. Forsamlings- og parringskræfter

Pakningsdesignet skal afbalancere tætningsydelsen mod acceptable samlingskræfter. Overdreven indføringskraft kan beskadige stikklemmer eller gøre montering vanskelig på produktionslinjer. Selvsmørende silikonekvaliteter reducerer friktionen under parring, letter monteringen og bevarer tætningseffektiviteten.

5.4. Tolerance Stack-Up

Produktionstolerancer i konnektorhuse og pakninger kan akkumulere, hvilket påvirker den faktiske kompression, der opnås i det samlede stik. Statistisk toleranceanalyse bruges til at sikre, at pakningen forbliver inden for sit optimale kompressionsområde på tværs af alle mulige tolerancekombinationer.

5.5. Levetid og holdbarhed

Automotive konnektorer forventes at bevare deres forsegling i hele køretøjets levetid, ofte med flere til- og frakoblingscyklusser under fremstilling, service og reparation. Pakningsmaterialet skal modstå permanent binding, slid og slid fra gentagne forbindelsesoperationer.

Designverifikation involverer typisk en kombination af finite element-analyse (FEA) til forudsigelse af stress og fysisk test for at validere ydeevnen under simulerede driftsforhold.

6. Kvalitetsverifikation og testmetoder

Sikring af pålideligheden af ​​enAutomotive Connector Silikone gummipakningkræver et omfattende testregime, der dækker materialeegenskaber, dimensionsnøjagtighed og funktionel ydeevne. Branchestandarder som USCAR-2, ISO 16750 og forskellige OEM-specifikationer giver rammer for kvalifikationstest.

1. Test af kompressionssæt– måler den permanente deformation efter længere tids kompression ved forhøjet temperatur. Lave kompressionsindstillingsværdier indikerer fremragende langtidsholdbar tætningskraft.
2. Lækagetest– udføres typisk med trykluft eller helium for at detektere eventuelle væskeomløbsveje gennem den forseglede konnektorgrænseflade.
3. Termisk cykling– udsætter det samlede stik for gentagne ekstreme temperaturer for at evaluere pakningens evne til at opretholde tætningskraften gennem termiske ekspansions- og kontraktionscyklusser.
4. Vibrationstest– simulerer køretøjets driftsforhold for at verificere, at pakningen ikke løsner sig eller mister tætningsintegriteten under mekanisk excitation.
5. Kemisk modstandstest– udsætter pakningen for relevante bilvæsker (motorolie, kølevæske, bremsevæske, brændstof) ved forhøjede temperaturer for at vurdere materialekompatibilitet og ydelsesbevarelse.
6. Dimensionel inspektion– verificerer, at pakningens kritiske dimensioner falder inden for specificerede tolerancer ved hjælp af optisk måling eller koordinatmålemaskiner.
7. Verifikation af hårdhed– bekræfter, at Shore A-hårdheden matcher specifikationen, da afvigelser kan påvirke tætningsydelsen betydeligt.

Ud over disse standardtests kan nogle applikationer kræve specialiserede evalueringer såsom:

• Saltspray test– til stik udsat for vejafisningssalte.
• UV-eksponeringstest– til udvendige eller delvist udsatte stik.
• Test af isolationsmodstand– at verificere dielektriske egenskaber efter miljøeksponering.
• Prøvning af væskenedsænkning– med specifikke væsker ved forhøjede temperaturer i længere tid.

Kvalificerede leverandører opretholder typisk interne testfunktioner for at understøtte hurtige designgentagelser og produktionskvalitetskontrol.Aoboanvender omfattende testprotokoller, der er tilpasset internationale bilstandarder, hvilket sikrer, at hver pakning opfylder de strenge krav fra moderne køretøjsplatforme.
