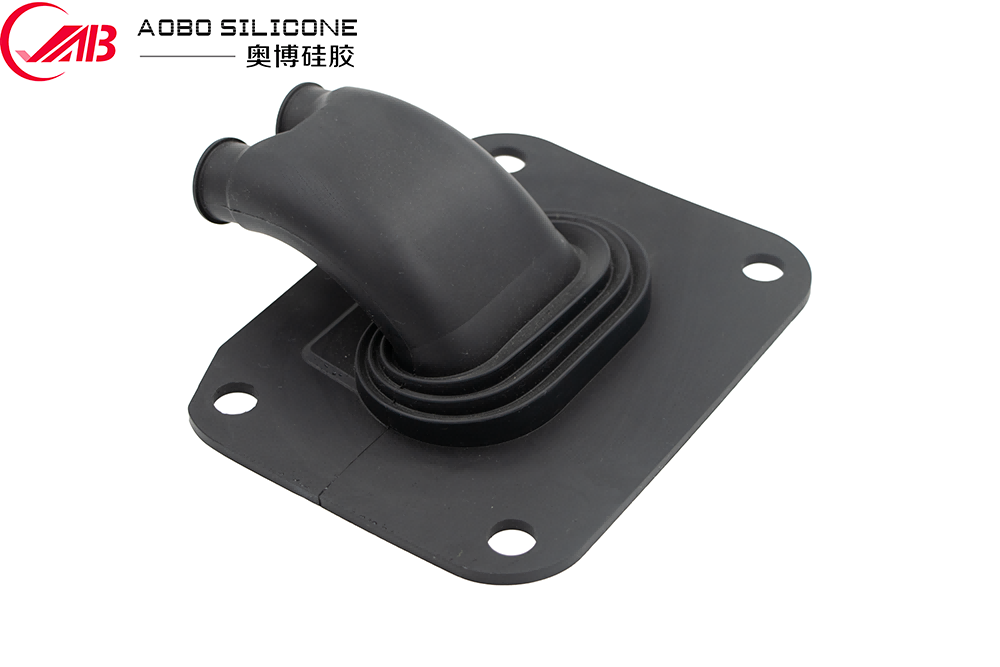

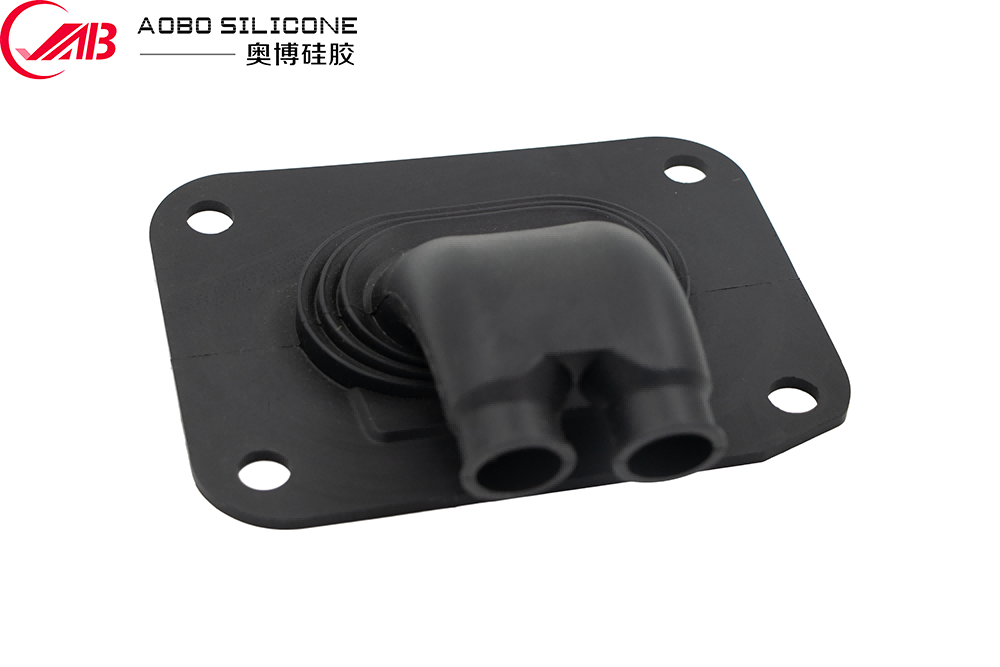

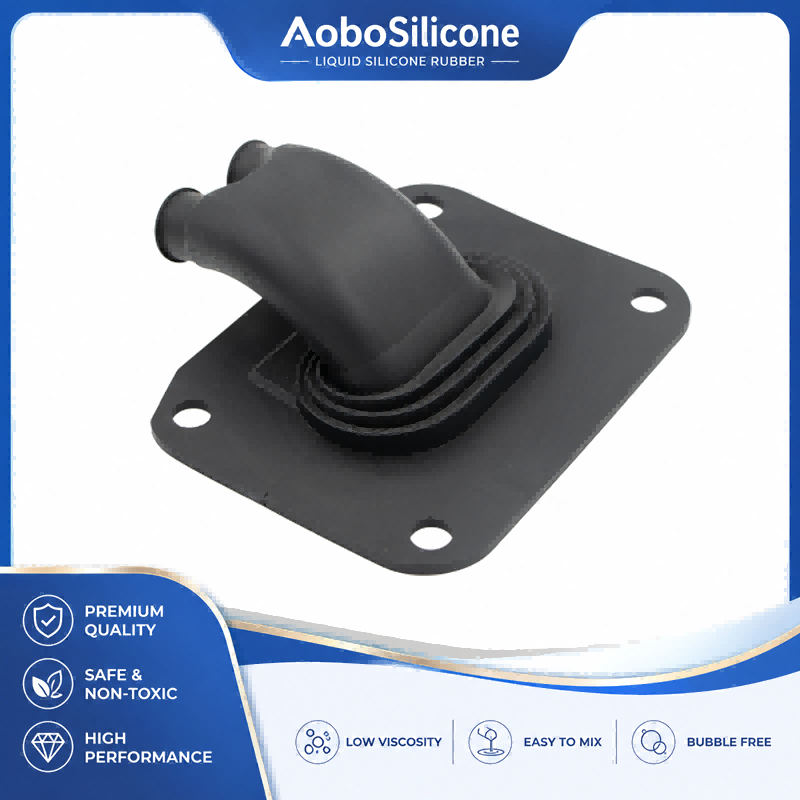

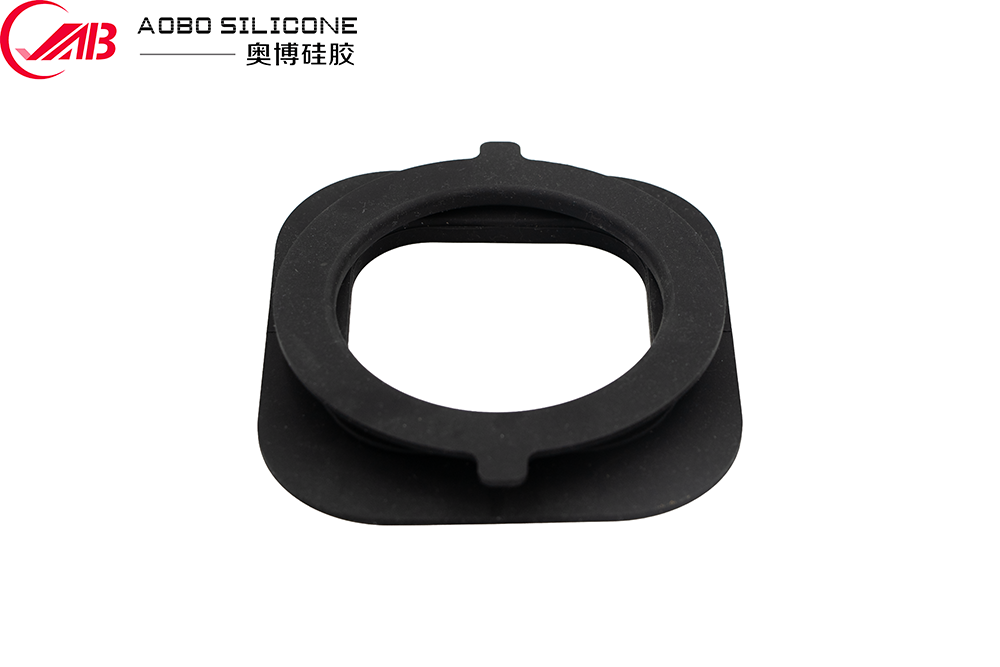

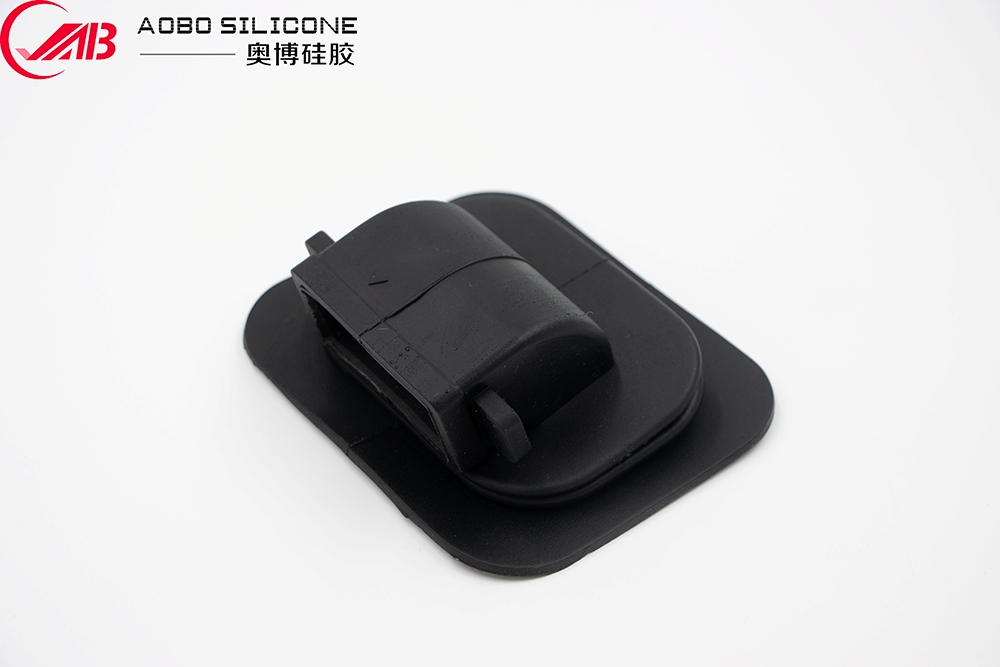

LSR overstøbt luftudluftningskanal til biler

I bilindustriens HVAC og termiske styringssystemer er en udluftningskanal mere end en simpel luftpassage. Kanalen skal opretholde en stabil luftstrømsbane, mens den kan rumme vibrationer, termisk cykling, dimensionelle tolerancer og gentagne monteringsbelastninger. Ved tilslutningspunkterne kan selv et lille mellemrum føre til luftlækage, støj eller ustabil HVAC-ydelse.

LSR Overstøbt Automotive Air Vent Duct kombinerer et stift strukturelt substrat med flydende silikonegummi (LSR) overstøbning. Denne konstruktion skaber integrerede tætnings- og støddæmpningsfunktioner direkte omkring forbindelsesområdet, hvilket reducerer behovet for separate gummitætninger og forenkler monteringen.

Til HVAC i biler, termisk batteristyring og andre luftdirigeringsapplikationer er LSR-overstøbning især nyttig, når en komponent kræver elastisk tætning, vibrationsisolering, kompleks geometri og langsigtet temperaturmodstand i en enkelt støbt del.

Hvorfor bruge LSR-overstøbning til luftkanaler til biler?

Traditionelle luftkanaler til biler kan være afhængige af separate O-ringe, skumtætninger, gummimanchetter eller mekaniske klemmer for at kompensere for dimensionstolerancer. Selvom disse løsninger kan fungere, øger de antallet af komponenter og skaber yderligere montagegrænseflader.

En LSR overstøbt bilkanal integrerer det fleksible tætningsmateriale direkte på den stive kanal eller konnektor.

Den grundlæggende struktur består normalt af:

● Stivt underlag:PA, PP, PBT, PC/ABS eller anden teknisk plast afhængigt af anvendelsen
● LSR tætningslag:støbt omkring udvalgte grænseflader
● Funktionel tætningsgeometri:læber, ribber, perler, ærmer eller tilpassede kontaktflader
● Tilslutningsfunktioner:snap-fit ​​strukturer, riller, lokaliseringspunkter eller mekaniske låseelementer

Dette design gør det muligt for silikonesektionen at kompensere for små dimensionsvariationer, samtidig med at kontakttrykket mod den parringskomponent opretholdes.

Resultatet er en mere integreret løsning til applikationer, hvor konventionelle separate tætninger kan skabe kompleksitet i montagen.

Materialeydelse og ingeniørværdi

Flydende silikonegummi er valgt til bilindustrien, fordi dets egenskaber forbliver relativt stabile over et bredt temperaturområde.

Afhængigt af den valgte LSR-kvalitet og formulering kan typiske egenskaber omfatte:

Faktiske værdier afhænger af den valgte silikoneformulering, støbeforhold, geometri og anvendelseskrav. De endelige specifikationer skal bekræftes under produktudviklingen.

Temperaturmodstand

VVS-kanaler til biler kan opleve gentagne temperaturudsving. Anvendelser under hætten og termisk styring kan også udsætte komponenter for høje temperaturer.

LSR bevarer fleksibiliteten over et bredt temperaturområde, hvilket gør den velegnet til komponenter, der udsættes for varm luft, kold luft, termisk cykling og temperaturændringer i motoren eller batterirummet.

Elastisk tætning

I modsætning til stiv plast kan silikone deformeres under kompression og genvinde sig efter belastningsudløsning. Denne egenskab gør det muligt for den overstøbte sektion at bevare kontakten med parrende overflader på trods af mindre dimensionsvariationer.

For luftledningskomponenter hjælper dette med at reducere lækage ved tilslutningspunkter.

Vibrationsisolering

Silikonelaget fungerer også som en kompatibel grænseflade mellem stive komponenter.

Når HVAC-moduler, blæsere, kanaler eller køretøjskonstruktioner vibrerer, kan den fleksible silikonesektion absorbere en del af den mekaniske bevægelse i stedet for at overføre al vibration direkte gennem den stive kanal.

Dette gøroverstøbningsdele af silikonegumminyttig, hvor tætning og vibrationsisolering er påkrævet samtidigt.

Typiske bilapplikationer

DeLSR overstøbt luftudluftningskanal til bilerkan konstrueres til flere typer køretøjsluft- og varmestyringssystemer.

1. VVS-luftfordeling

Til passagerkøretøjer kan komponenten bruges omkring HVAC-luftudtag, afgreningskanaler, luftrutegrænseflader og fleksible tilslutningssektioner.

Silikoneforseglingsområdet hjælper med at imødekomme samlingstolerancer, mens det opretholder en lukket luftstrømsbane.

2. Termisk batteristyring

Elbiler lægger større vægt på termisk styring.

Luftkanaler kan bruges til at lede konditioneret luft rundt om batterimoduler eller termiske styringsenheder. I disse miljøer bliver dimensionsstabilitet, tætningsydelse, vibrationsmodstand og temperaturcyklus særligt vigtige.

3. E-aksel og kraftelektronikkøling

Visse EV-termiske styringsarkitekturer bruger dedikerede luft- eller væskekanaler omkring kraftelektronik og drivsystemkomponenter.

En overstøbt silikonegrænseflade kan give en kompatibel forbindelse mellem stive komponenter, hvor vibrationer og termisk ekspansion skal imødekommes.

4. Luftføring under motorhjelmen

Komponenter installeret i motorrummet står over for mere krævende temperatur- og miljøforhold.

LSR kan vælges, når der kræves en fleksibel tætningsgrænseflade uden at indføre en separat elastomermanchet.

Vigtige designovervejelser

Vellykket overstøbning afhænger i høj grad af grænsefladen mellem silikonen og underlaget. Delen bør derfor designes til begge delesilikoneflow og mekanisk tilbageholdelsei stedet for blot at tilføje et silikonelag til en eksisterende plastkanal.

Substratgeometri

Plastsubstratet skal give tilstrækkelig mekanisk stabilitet under injektion og service.

Potentielle designelementer omfatter:

● Mekaniske underskæringer
● Retentionsribben
● Riller
● Gennemgående huller
● Låsekonstruktioner
● Positioneringsfunktioner
● Kontrollerede limoverflader

Hvor kemisk vedhæftning mellem LSR og underlag er påkrævet, bør materialekompatibilitet og overfladebehandling evalueres under udvikling.

Silikone vægtykkelse

Silikonetykkelsen skal bestemmes i henhold til den nødvendige tætningskraft, deformation, geometri og injektionsbetingelser.

For tynde sektioner kan skabe fyldningsvanskeligheder, mens unødvendigt tykke sektioner kan øge materialeforbruget og hærdetiden.

For tætningslæber og fleksible grænseflader bør geometrien valideres gennem kompressions- og deformationsanalyse i stedet for kun at stole på nominel tykkelse.

Tolerance Stack-Up

Kanalforbindelser til biler involverer ofte flere støbte eller prægede komponenter.

Silikonegrænsefladen kan kompensere for del-til-del dimensionsvariationer, men den bør ikke behandles som en erstatning for korrekt tolerancedesign.

Under DFM-evaluering bør ingeniører overveje:

● Underlagets dimensionstolerance
● Silikonestøbningstolerance
● Parringskomponenttolerance
● Kompressionsområde
● Monteringskraft
● Genvinding af segl
● Termisk ekspansion

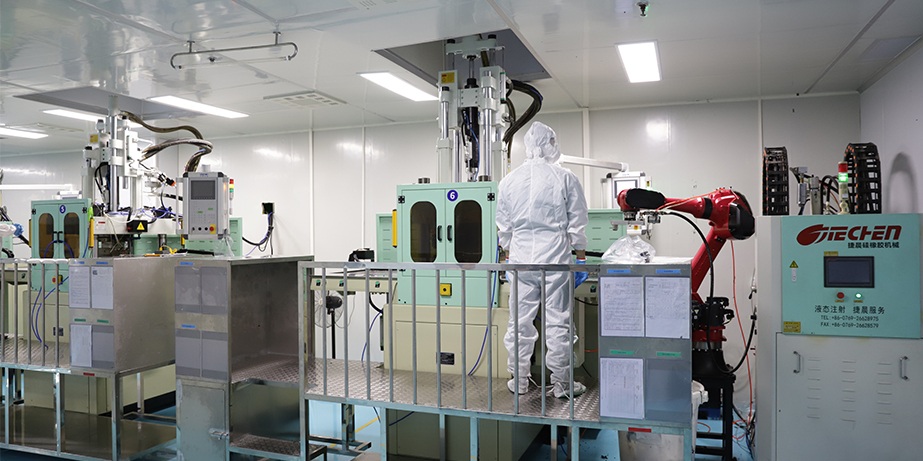

Fremstillingsproces

En typiskLSR overstøbt bilkanalProduktionsprocessen omfatter flere kontrollerede faser.

1. Forberedelse af underlag:Den stive plastkomponent er støbt separat og inspiceret for dimensionel konsistens, forurening, flash og overfladefejl.

2. Indsæt positionering:Substratet er præcist placeret inde i LSR-formen. Til produktion med flere kaviteter er ensartet skærplacering særlig vigtig, fordi selv små afvigelser kan påvirke silikonetykkelsen og tætningsgeometrien.

3. LSR-injektion:To-komponent flydende silikone afmåles, blandes og sprøjtes ind i formen. Fordi LSR har lav viskositet før hærdning, kan den fylde relativt komplekse tætningsstrukturer og tynde funktionelle områder, når formløberen og udluftningssystemet er korrekt designet.

4. Vulkanisering:Silikonen hærder inde i den opvarmede form og danner den endelige elastiske tætningsstruktur. Hærdningsparametre skal kontrolleres for at opnå ensartet hårdhed, dimensionsstabilitet og overfladekvalitet.

5. Afformning og inspektion:Efter støbning inspiceres komponenten for:

● Blink
● Korte billeder
● Luftfælder
● Overfladefejl
● Silikoneforskydning
● Vedhæftnings- eller fastholdelsesfejl
● Dimensionelle afvigelser

Kritiske tætningsdimensioner kan måles ved hjælp af dedikerede armaturer eller automatiseret inspektionsudstyr.

Kvalitetskontrol til bilapplikationer

For bilindkøbsteams er materialecertificering alene ikke tilstrækkelig. Den færdige overstøbte samling skal vurderes som en funktionel komponent.

Et passende inspektionsprogram kan omfatte:

For bilprojekter bør testbetingelser defineres i henhold til det faktiske køretøjsmiljø i stedet for at bruge generiske laboratoriebetingelser.

Holdbarhed, tætning, NVH og temperaturydelse

Forseglingsydelse

Silikonesektionen skal opretholde kontrolleret kompression mod den parrende overflade. En veldesignet tætningslæbe eller vulst kan rumme mindre samlingsvariationer uden at kræve overdreven indføringskraft.

For HVAC-systemer bør lækagetest udføres under definerede tryk- og temperaturforhold.

NVH-overvejelser

Luftkanaler kan blive en kilde til uønsket vibration og luftstrømsstøj, hvis stive komponenter overfører mekanisk vibration direkte ind i køretøjets struktur.

Den elastomere overstøbning kan give en grad af mekanisk isolering mellem kanalen og tilstødende komponenter.

NVH-ydelse afhænger dog af det komplette system, inklusive luftstrømningshastighed, kanalgeometri, monteringsmetode, ventilator/blæserkarakteristika og køretøjets struktur.

Termisk cykling

Gentagne overgange mellem lave og høje temperaturer kan forårsage differensudvidelse mellem silikone- og plastikunderlag.

Overstøbningsdesignet bør derfor tage højde for forskelle i:

● Termisk udvidelseskoefficient
● Elastikmodul
● Interface geometri
● Vedhæftning eller mekanisk fastholdelse
● Vægtykkelse

Aldringsmodstand

Bilkomponenter kan blive udsat for varme, fugt, ozon, rengøringsmidler og andre miljøfaktorer.

Den valgte LSR-grad bør derfor vurderes i forhold til den faktiske kemiske og miljømæssige eksponering, der forventes under køretøjets drift.

Tilpasning til OEM og Tier Leverandører

DeLSR overstøbt luftudluftningskanal til bilerkan tilpasses i henhold til køretøjets platform og HVAC-arkitektur.

Typiske tilpasningsmuligheder omfatter:

● Underlagsmateriale
● Silikone hårdhed
● Silikone farve
● Kanaldiameter
● Vægtykkelse
● Tætningslæbegeometri
● Konnektorgeometri
● Overstøbningsområde
● Mekanisk fastholdelsesstruktur
● Overfladetekstur
● Mærkning eller identifikation
● Emballagekonfiguration

Til nye projekter kan 3D CAD-filer, 2D-tegninger, materialespecifikationer, målproduktionsvolumen og miljøkrav bruges til at etablere den indledende DFM-gennemgang.

Prototypeværktøj eller prøveforme kan derefter bruges til at validere fyldning, dimensionsnøjagtighed, tætningsadfærd og samling, før masseproduktionsværktøj færdiggøres.

Projekterfaring: Reduktion af komponenter ved HVAC-forbindelsen

Et typisk HVAC-udviklingsprojekt for biler kan starte med en stiv plastkanal kombineret med en separat samlet gummitætning.

Ingeniørteamet kan støde på tre tilbagevendende problemer: forseglingen kan skifte under montering, forbindelsen kræver yderligere monteringsarbejde, og dimensionsvariation mellem kanalen og sammenkoblingshuset påvirker tætningskonsistensen.

En flydende silikone-overstøbningsopløsning kan erstatte den separate tætning ved at støbe en kontrolleret silikonetætningsstruktur direkte på kanalforbindelsen.

Under udviklingen vil de vigtigste optimeringspunkter typisk omfatte silikonehårdhed, tætningslæbegeometri, kompressionsforhold, substrattilbageholdelsesfunktioner og injektionsåbningsposition.

Målet er ikke blot at gøre komponenten blødere. Det tekniske mål er at etablere en kontrolleret grænseflade, der giverrepeterbar tætningskraft, stabil monteringsadfærd, vibrationsisolering og langsigtet miljømæssig modstand.

Denne type design er især relevant for EV-platforme, hvor HVAC- og batterivarmestyringssystemer i stigende grad kræver kompakte, lette og højt integrerede komponenter.

Hvorfor vælge en LSR overstøbt kanal i stedet for en separat gummitætning?

Det bedste valg afhænger af produktionsvolumen, værktøjsinvestering, påkrævet tætningsydelse, monteringsmetode og køretøjets platformsarkitektur.

FAQ

Hvad er en LSR overstøbt luftkanal til biler?
Det er en luftledningskomponent til biler, der kombinerer et stift substrat med flydende silikonegummi støbt direkte på udvalgte områder. Silikonesektionen kan give tætning, dæmpning, vibrationsisolering og tolerancekompensation.

Hvilke materialer kan bruges som underlag?
Fælles muligheder omfatter ingeniørplast som PA, PP, PBT og PC/ABS. Det endelige valg afhænger af temperatur, kemisk eksponering, mekaniske krav og kompatibilitet med LSR.

Kan silikonen limes til plasten?
Ja. Afhængigt af materialekombinationen og design, kan silikonen bindes kemisk til underlaget eller mekanisk fastholdes gennem riller, ribber, underskæringer og andre strukturelle træk. Adhæsionstest skal udføres under produktvalidering.

Hvilket temperaturområde kan silikonen modstå?
En typisk silikoneformulering i bilindustrien kan understøtte ca-50°C til +200°C, men det faktiske driftsområde afhænger af den valgte LSR-kvalitet og anvendelsesbetingelser. Kontinuerlig eksponering, termisk cykling og miljømæssig aldring bør evalueres separat.

Er produktet egnet til elbiler?
Ja. Dens kombination af termisk modstand, elastisk tætning, vibrationsisolering og integreret støbning gør den velegnet til udvalgte EV HVAC og batteri termisk styringsapplikationer.

Kan kanalgeometrien tilpasses?
Ja. Diameter, forbindelsesstruktur, tætningslæber, silikonehårdhed, overstøbningsområde, substratmateriale, farve og andre dimensionelle egenskaber kan udvikles i henhold til kundens tegninger og anvendelseskrav.

Engineering-fokuseret forsyning til Automotive LSR-overstøbning

For bilprogrammer er den kritiske faktor ikke blot at producere en silikonekomponent. DeLSR overstøbt luftudluftningskanal til bilerskal udvikles omkring den komplette tætningsgrænseflade, substrattolerance, termisk miljø, vibrationsforhold og montageproces.

Aobo Silicone understøtter tilpasset silikone overstøbning udvikling fraDFM gennemgang og værktøj til LSR sprøjtestøbning, inspektion, prøveudtagning og volumenproduktion. Med erfaring i præcisionssilikonestøbning og automotive-orienterede brugerdefinerede komponenter, kan produktionsprocessen tilpasses projektspecifikt materiale, geometri, tolerance og testkrav.

For OEM-, Tier 1- og Tier 2-projekter skal du angive dine 2D/3D-tegninger, substratmateriale, måltemperaturområde, årlig volumen og forseglingskrav for at påbegynde en teknisk gennemgang og tilbud.
